伸縮裝置維修養護系列---從結構原理認識開始

近年來，我國高速公路橋梁事業發展迅猛，為人們生活和地方經濟發展起到積極推動作用。隨著生活水平的不斷提高，高質量的路橋需求也在不斷增大，作為高速公路橋梁功能性構件《伸縮裝置》的養護亦，影響著高速公路橋梁管理等多方面的發展。

因此，提高高速公路橋梁養護管理水平顯得越發重要，歷經多年探索和實踐，中交萬向研究出了這部《伸縮裝置維修養護手冊》，圈粉們拿走不謝！本期我們將從伸縮裝置結構原理認識開始，逐步拓展維修養護知識。

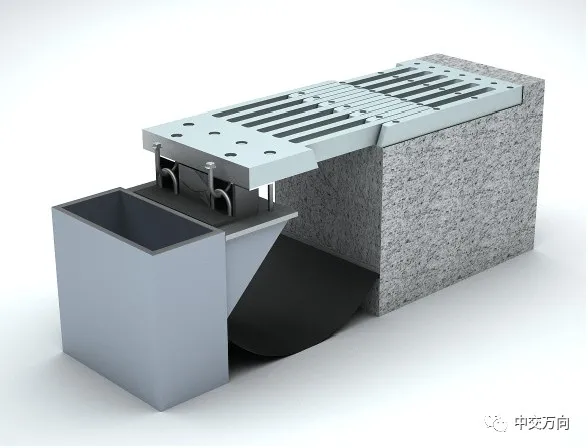

1、認識產品：MS系列伸縮裝置

基于目前橋梁伸縮裝置普遍存在的問題，結合現代橋梁伸縮裝置的發展方向，西安中交萬向科技股份有限公司在對“結構控制技術”“減隔震技術”、“環保便捷功能”進行深入研究與系統掌握的基礎上，研發出一種安全、適用、經濟、耐久的橋梁伸縮裝置---MS系列橋梁伸縮裝置，有效地實現了橋梁多種功能要求。

2、MS系列伸縮裝置結構原理

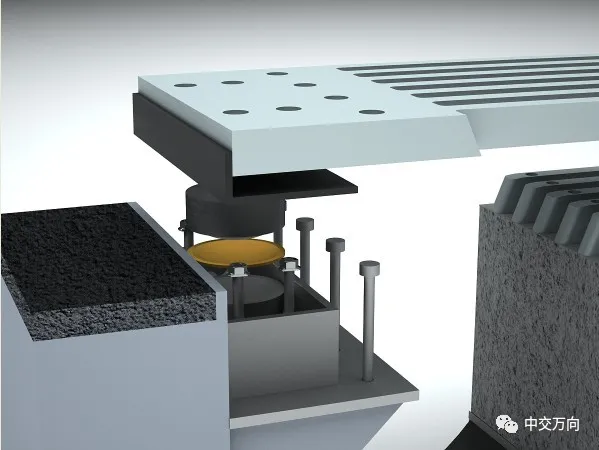

為了滿足橋梁的六個自由度，MS系列伸縮裝置在內部增設了獨特的變位系統，變位功能主要由一對球面副配合“U”型螺栓實現，并有變位箱體保護，使伸縮裝置的各向旋轉變位、回位具有自定心作用，且不受其它物件的干涉。



         球面副配合               變位系統                “ U”型螺栓

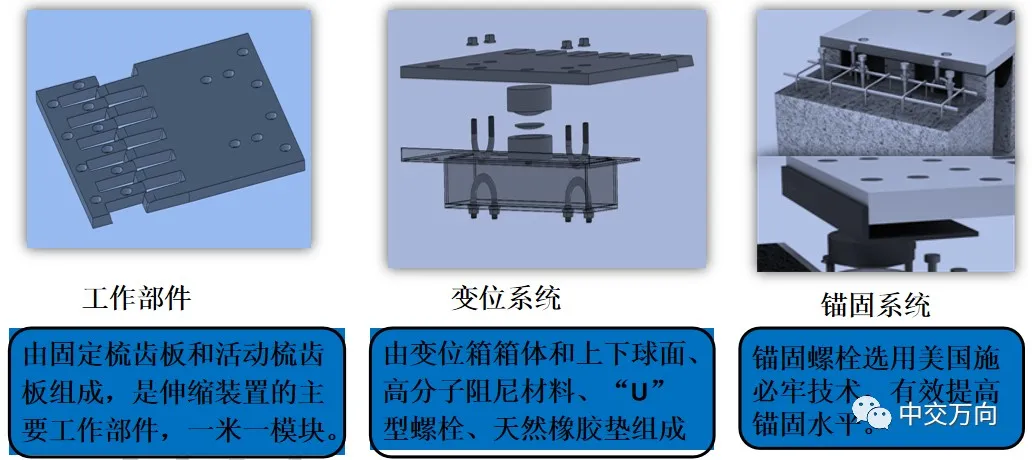

3、MS系列伸縮裝置組成部分

橋梁伸縮裝置結構與原理各位看官都看懂了嗎？如果想要進一步了解，可以留言咨詢。下期我們分享的主題是《伸縮裝置之主要病害與起因》，不見不散呦！
